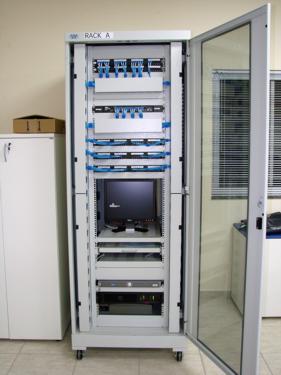

Exemplo de Rack de 44U. Neste rack montamos os pontos de rede e telefonia integrando tudo inclusive a central telefônica em um unico local. Nas fotos a seguir vemos mais detalhes do mesmo rack.

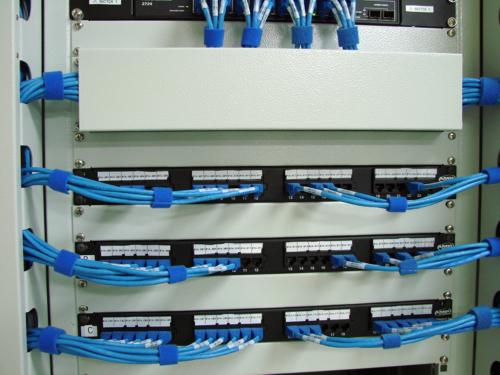

Detalhes do Rack de 44U. Nesta foto observamos a disposição dos patch panels onde estão ligados os 72 pontos que chegam até as estações de trabalho e a disposição dos cabos no rack. Utilizamos 3 patch panels de 24 portas.

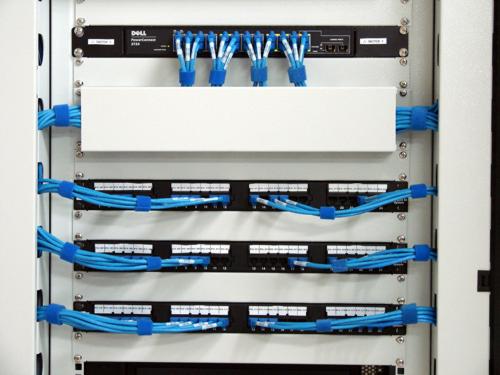

Detalhes do Rack de 44U. Nesta foto podemos observar os pontos que estão ligados no swicht. Nem todos os pontos estão sendo utilizados no momento, mas foi deixado espaço para uma futura instalação de um ou mais switches.
Detalhes do Rack de 44U. Neste rack utilizamos dois patch panels para os ramais que vem da central telefônica, e as linhas tronco que chegam da concessionária tambem entram em um patch panel.

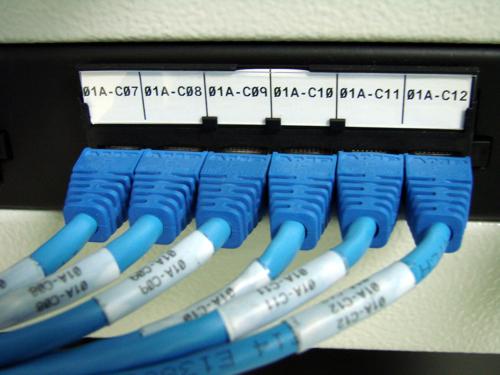

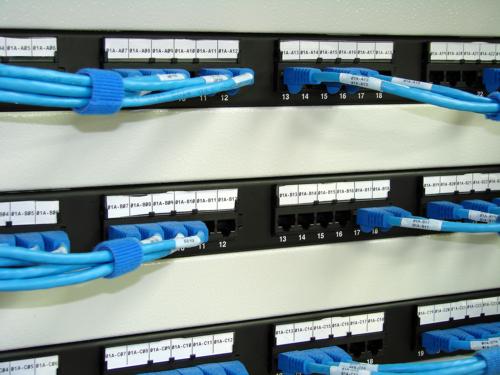

Detalhes do Rack de 44U. Nesta foto podemos observar em detalhe a etiqueta de identificação dos pontos no patch panel e também dos patch cords, ambos utilizando etiquetas identificadas conforme a norma TI606A.

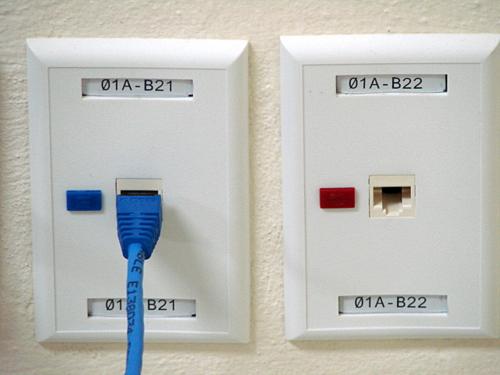

Tomadas. Exemplo de instalação tomadas de embutir para rede e telefonia, tomadas que são identificadas conforme a norma TI606A. Estas tomadas foram utilizadas no cabeamento executado no trabalho das fotos anteriores.
Detalhes do Rack de 44U. Mais uma foto mostrando a organização dos cabos de outro angulo.

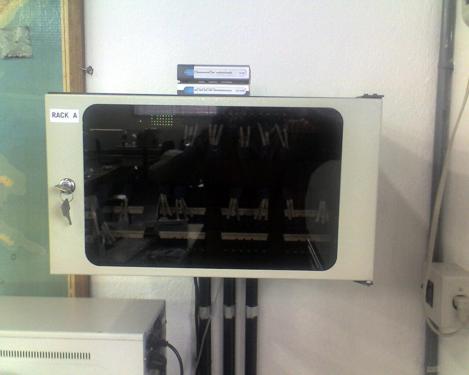

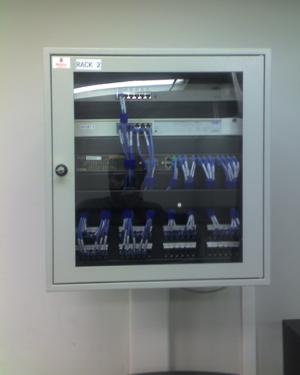

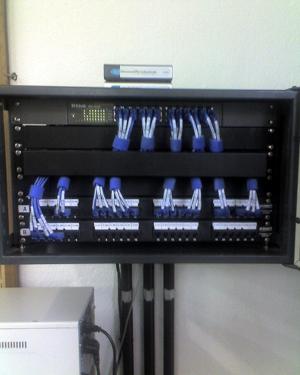

Exemplo de Rack de 6U. Neste trabalho mostramos um rack de 6U que foi montado para 30 pontos de rede. Nas fotos a seguir vemos mais detalhes do mesmo rack.

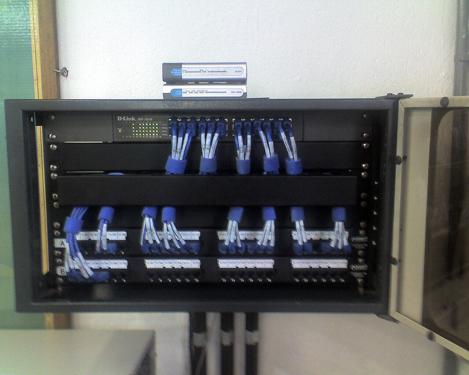

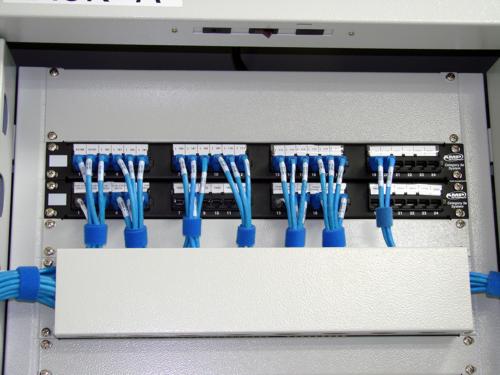

Detalhes do Rack de 6U. Foram utilizados dois patch panels de 24 portas. No detalhe o modem do speedy assim como o roteador ficam na parte superior do rack.
Detalhes do Rack de 6U. Todos os pontos no patch panel assim como os patch cords, utilizam etiquetas identificadas conforme a norma TI606A.

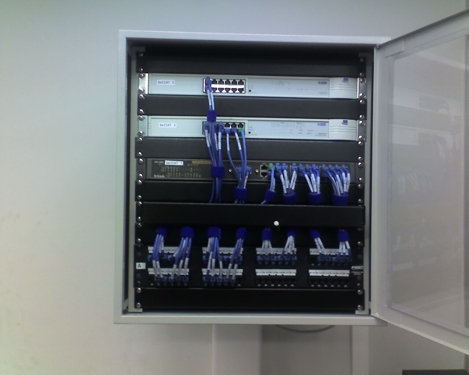

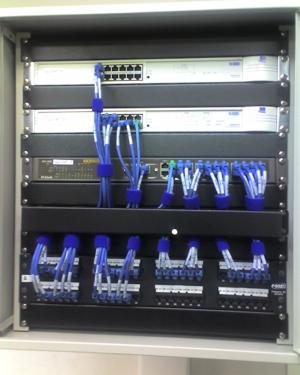

Exemplo de Rack de 12U. Neste trabalho mostramos a montagem de rack de 12U que foi utilizado para 40 pontos de rede. Nas fotos a seguir vemos mais detalhes do mesmo rack.

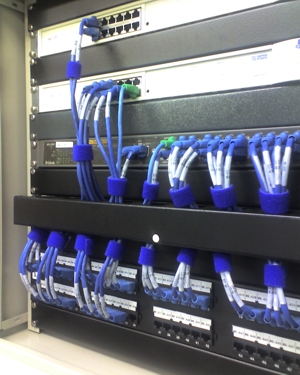

Detalhes do Rack de 12U. Foi utilizado um patch panel de 48 portas. Foram utilizados 3 swichtes para ativar os pontos das estações de trabalho.
Detalhes do Rack de 12U. Caso o cliente venha a expandir a quantidade de pontos ou de equipamentos ativos com essa opção de rack podemos realizar a expansão sem nenhum problema.

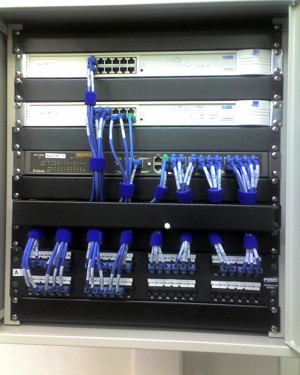

Detalhes do Rack de 12U. Nesta foto podemos obsevar a organização dos cabos de um outro angulo.
Detalhes do Rack de 12U. Mais uma vez todos os pontos no patch panel assim como os patch cords, utilizam etiquetas identificadas conforme a norma TI606A.
